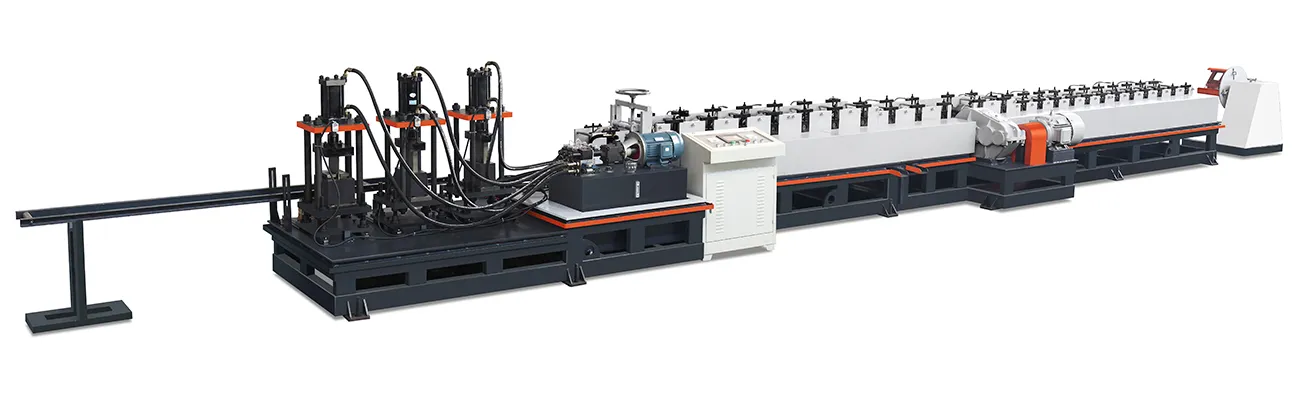

Thiết Bị Sản Xuất Cửa Kim Loại

NCM-400

Máy Cán Tạo Hình Khung Cửa Thép

Dây chuyền cán tạo hình để sản xuất khung cửa kim loại với độ dày tấm 0.6 đến 1.8 mm

Phiên bản vỏ kim loại

Phiên bản tiêu chuẩn

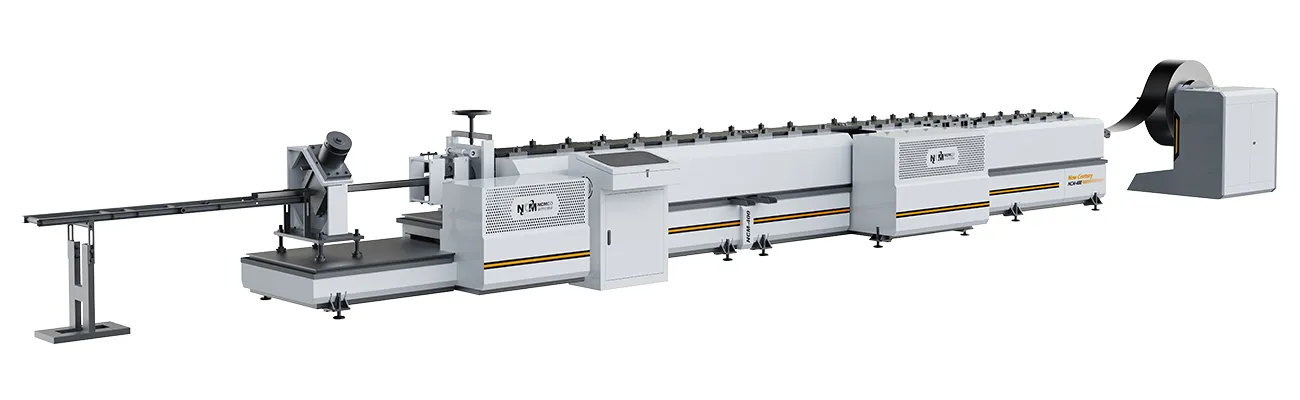

NCM-400

Máy Cán Tạo Hình Khung Cửa Thép

Dây chuyền cán tạo hình để sản xuất khung cửa kim loại với độ dày tấm 0.6 đến 1.8 mm

Máy cán tạo hình khung cửa thép NCM-400 có thể dùng để tạo hình nhiều loại khung cửa bằng thép và thép không gỉ, đồng thời gia công tôn tấm có độ dày 0.6–1.8 mm và chiều rộng 100–400 mm thành nhiều quy cách và hình dạng khung cửa khác nhau theo yêu cầu về chiều dài và tiết diện. Dây chuyền cán tạo hình này có tốc độ sản xuất 0–10m/phút. Máy cán khung cửa có thể được vận hành bởi một người, và khi kết hợp với phương pháp cắt linh hoạt, một máy có thể hoàn tất sản xuất trọn bộ khung cửa.

Yêu cầu báo giá

Ứng dụng

Cửa an toàn/cửa chống trộm
Cửa chống cháy
Cửa y tế/cửa bệnh viện
Cửa phòng sạch

Thông số kỹ thuật

Độ dày vật liệu	0.6-1.8mm, có thể tùy chỉnh
Độ rộng vật liệu	100-400mm, có thể tùy chỉnh
Tốc độ sản xuất	0-10m/phút, có thể điều chỉnh
Công suất	15-45kW, tùy theo cấu hình sản phẩm và phương pháp cắt
Hệ thống điều khiển	Delta/Siemens, tùy chọn

Tính năng

Hỗ trợ vận hành từ xa.
Tất cả công đoạn có thể hoàn thành trên máy, không cần thêm khu vực phụ trợ và giảm thời gian dừng máy.
Phương pháp cắt có thể kết hợp linh hoạt, cho phép một máy hoàn tất toàn bộ quy trình tạo hình khung cửa.
Ngoài sản xuất hàng loạt khung cửa tiêu chuẩn, máy NCM-400 còn có thể tạo ra các dạng khung mà một số phương pháp chấn gập không thể thực hiện.
Trạm tạo hình tích hợp cùng kết cấu truyền động bánh răng côn giúp tối ưu chi phí và tăng tính đa dụng.

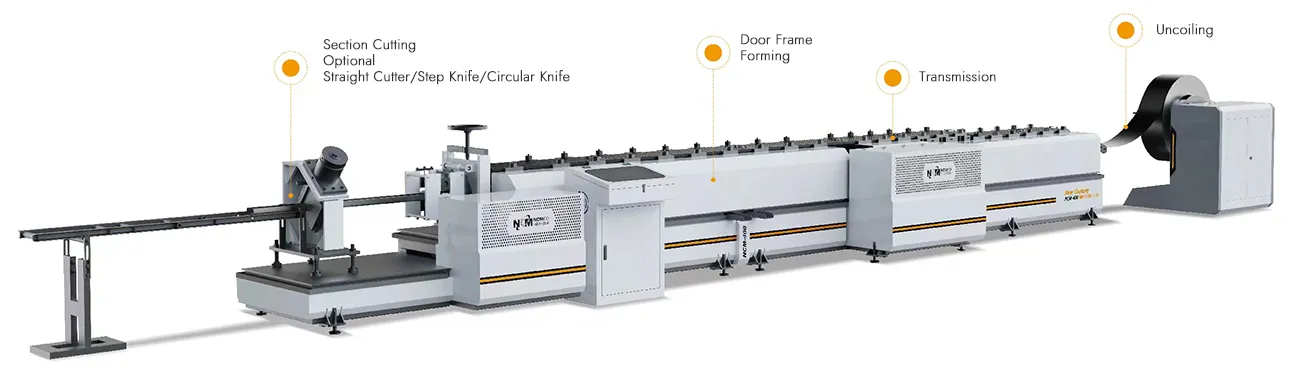

Chi tiết

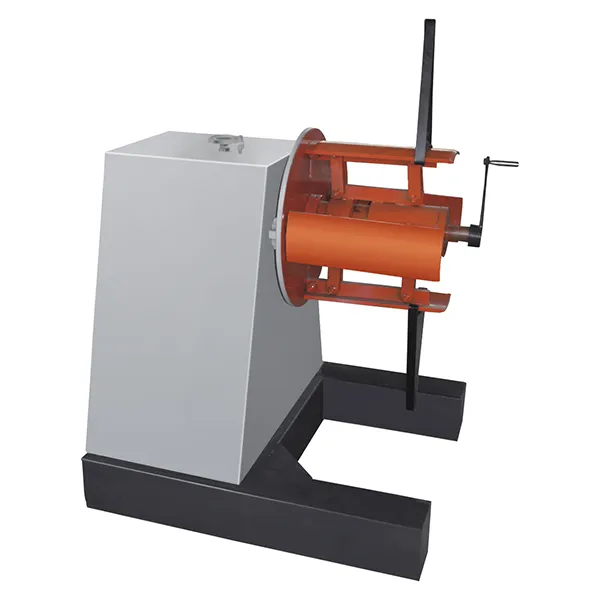

2. Bộ xả cuộn
  1. Bộ xả cuộn tiêu chuẩn có tải trọng tối đa 5 tấn.
  2. Cố định bằng cơ cấu khóa tay quay và chốt gài để tránh trượt cuộn.

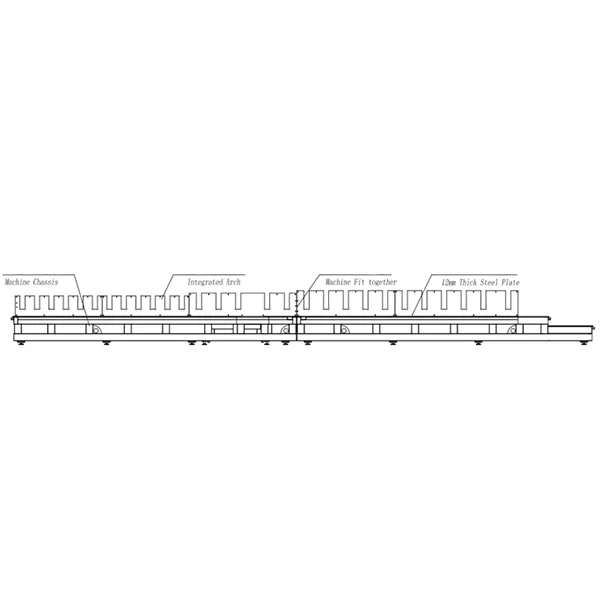

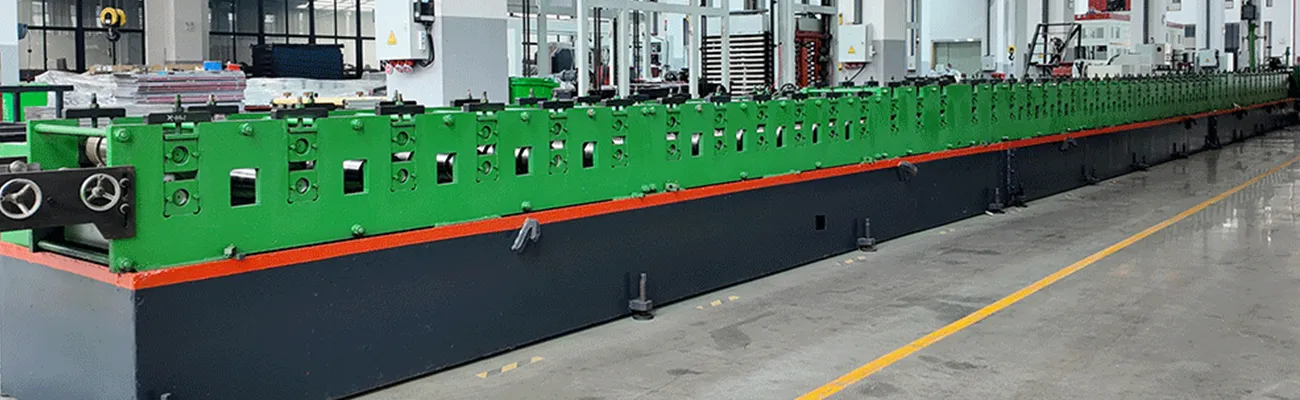

2. Khung chính
  Trạm cán tạo hình được làm từ thép tấm Q235 khổ lớn, cắt và tạo hình trong một bước, sau đó gia công bằng máy phay CNC kiểu giàn.
  Đặt tấm thép dày 12 mm giữa trạm tạo hình và khung đế để đảm bảo độ phẳng của trạm tạo hình.
  Khung chính dùng kết cấu dạng ghép đoạn, thuận tiện vận chuyển, giữa các đoạn có bộ phụ kiện liên kết chuyên dụng.

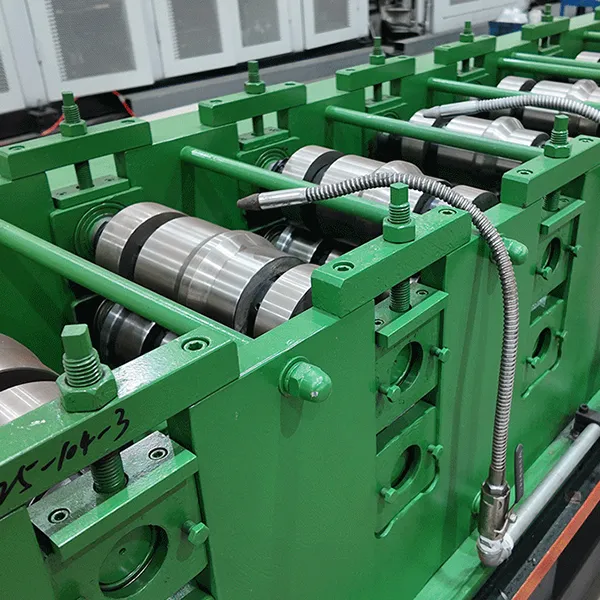

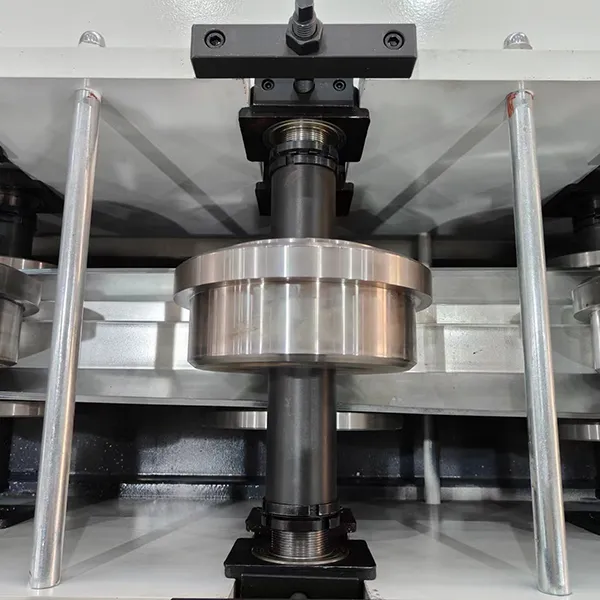

2. Cụm cán tạo hình

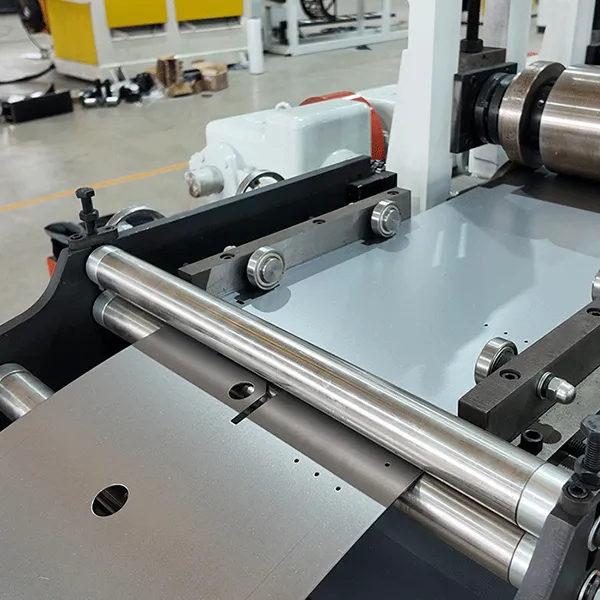

  Hệ thống dẫn hướng cấp liệu cong phía trước cho phép điều chỉnh bề rộng cấp liệu, đảm bảo cấp liệu ổn định và không lệch trong quá trình cán.
  Trục cán được làm từ thép 40Cr sau khi được tôi và ram, gia công bằng tiện CNC để khớp chính xác với khuôn cán, đảm bảo cân bằng theo phương ngang và giảm dao động trong quá trình kéo.
  Sau khi cán tạo hình, sản phẩm được hiệu chỉnh bằng thiết bị nắn chỉnh chuyên dụng để đảm bảo tạo hình chính xác tiết diện khung cửa.

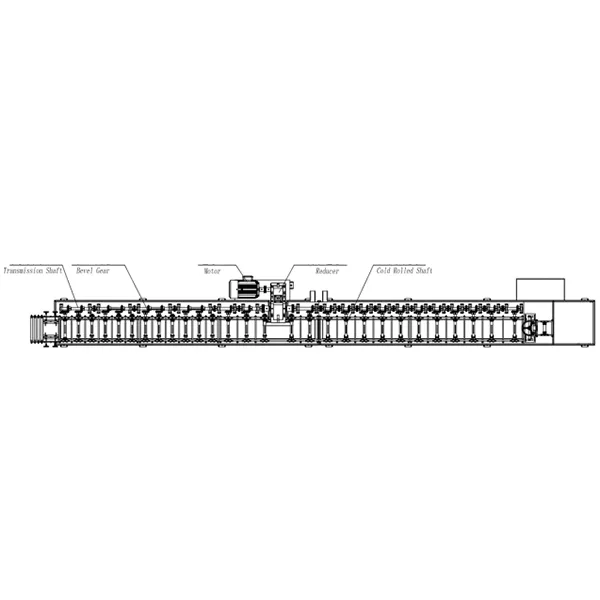

2. Bộ truyền động

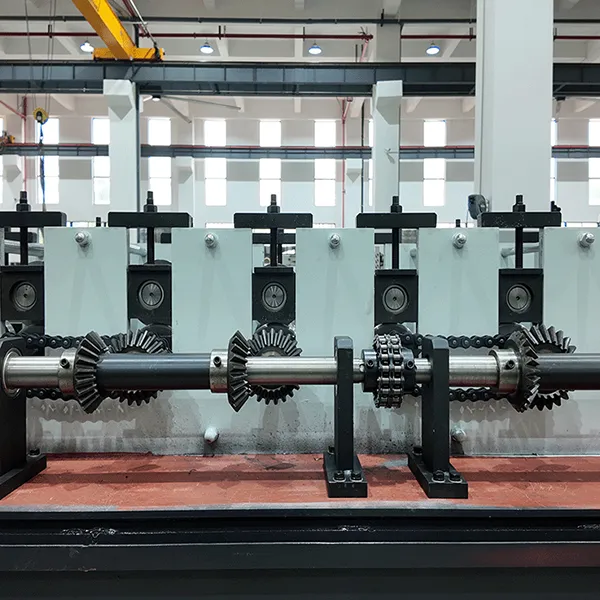

  Hệ truyền động sử dụng kết cấu động cơ + hộp số + bánh răng côn, vận hành êm và độ ồn thấp.
  Mô-đun độc lập giúp dễ bảo trì và thay thế.

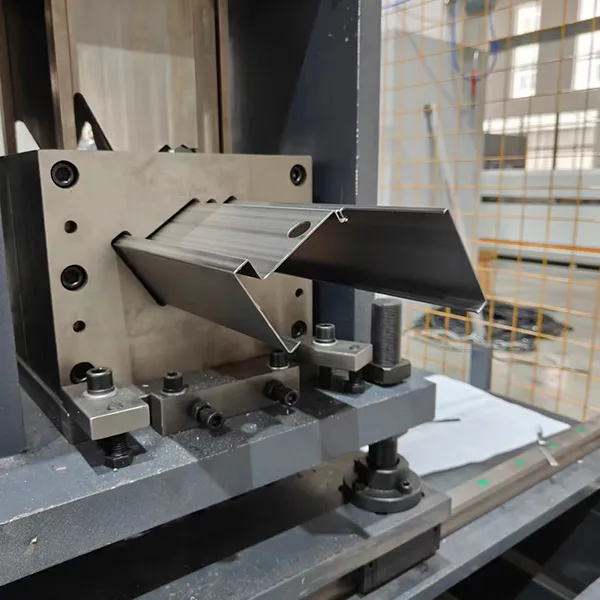

2. Máy Cắt Xén
  Sử dụng phương pháp cắt thủy lực để tạo hình đoạn tiết diện khung cửa.
  Dao cắt làm từ vật liệu Cr12Mov;
  Dao cắt thẳng (chủ yếu dùng để cắt phẳng đoạn khung cửa) hoặc dao cắt bậc (vừa cắt đoạn khung cửa, vừa cắt trực tiếp phần liên kết) có thể kết hợp linh hoạt theo yêu cầu tiết diện, một máy có thể sản xuất nhiều tiết diện khác nhau của cùng một loại khung.
  Cắt thủy lực cho lực cắt lớn và bề mặt cắt không ba via.

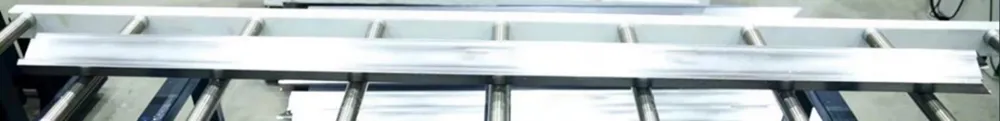

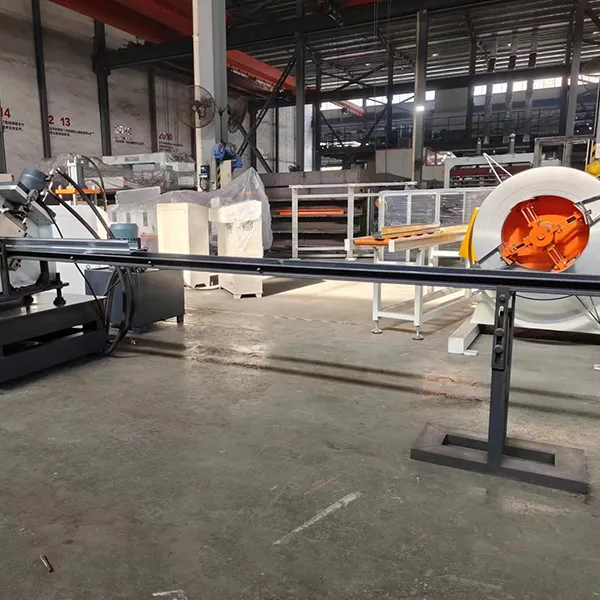

2. Bàn ra liệu (Cấu hình tiêu chuẩn)
  Bàn ra liệu tự động thu gom vật liệu sau khi cắt.
  Trang bị cơ cấu điều chỉnh chiều cao theo nhu cầu.

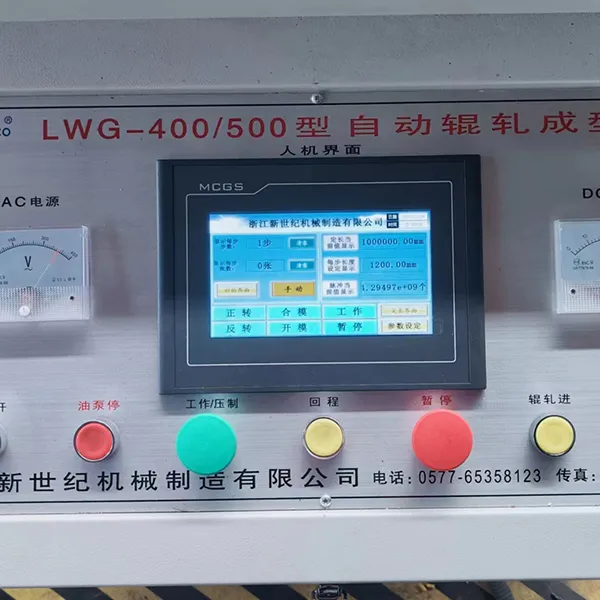

2. Hệ thống điều khiển điện
  1. Tùy chọn linh kiện Siemens/Delta/Mitsubishi,… theo nhu cầu.
  2. Quy trình sản xuất có thể chạy độc lập để sản xuất khung cửa kim loại theo lô, hoặc sản xuất luân phiên để tạo trọn bộ khung cửa.
Thiết bị làm mát
Các đầu ra nước làm mát được bố trí đều cạnh cụm cán tạo hình, mỗi đầu ra có công tắc riêng để điều chỉnh theo nhu cầu.
Khung máy được trang bị hệ thống hồi nước tự động đưa nước về bồn, cho phép tái sử dụng nước làm mát.
