Thiết Bị Sản Xuất Cửa Kim Loại

NCM-1300

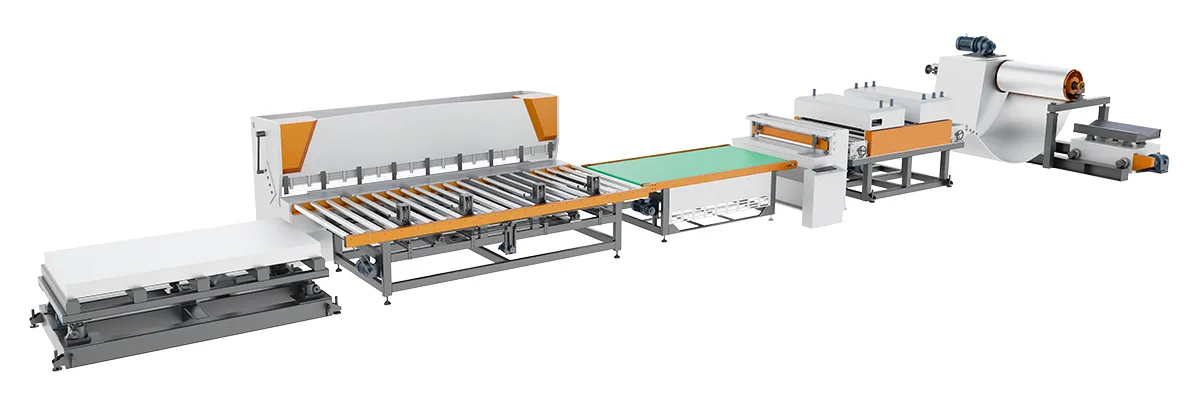

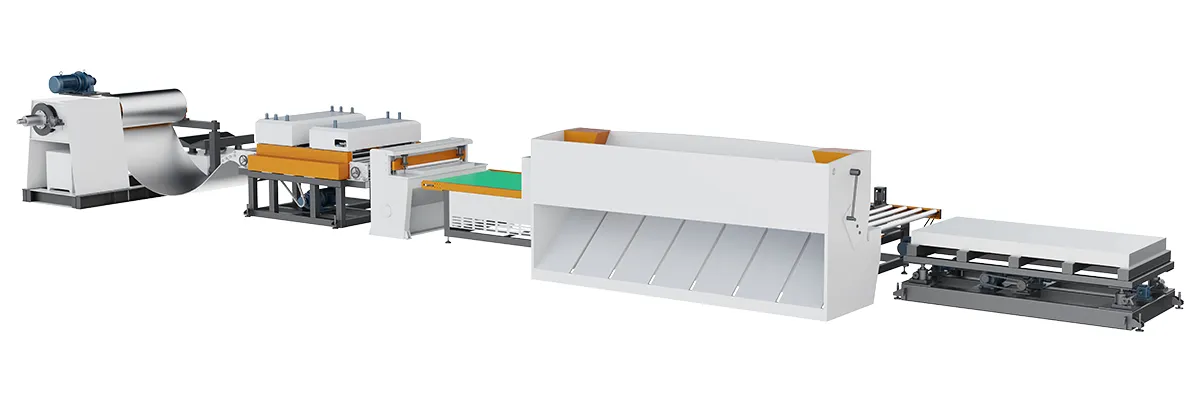

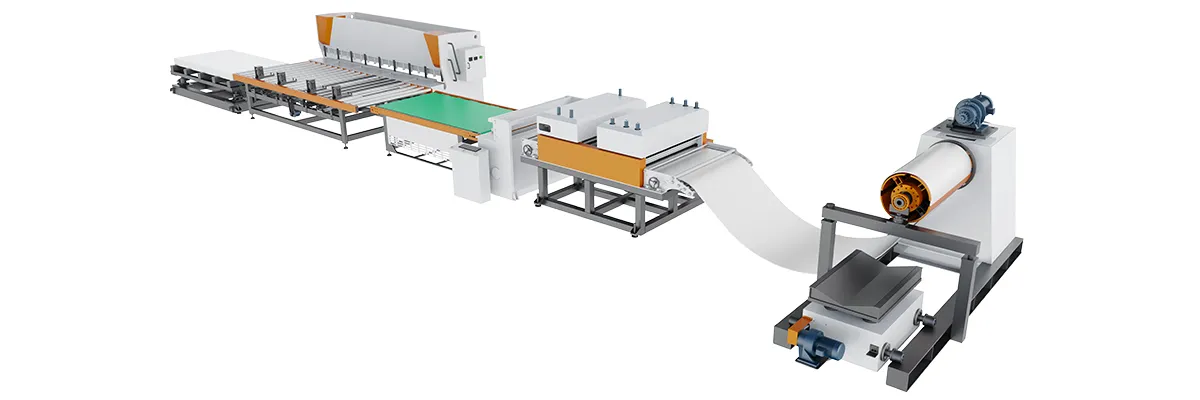

Máy Nắn Thẳng Cuộn Thép Tự Động

Máy nắn phẳng cuộn thép dùng trong dây chuyền sản xuất cánh cửa thép

NCM-1300

Máy Nắn Thẳng Cuộn Thép Tự Động

Máy nắn phẳng cuộn thép dùng trong dây chuyền sản xuất cánh cửa thép

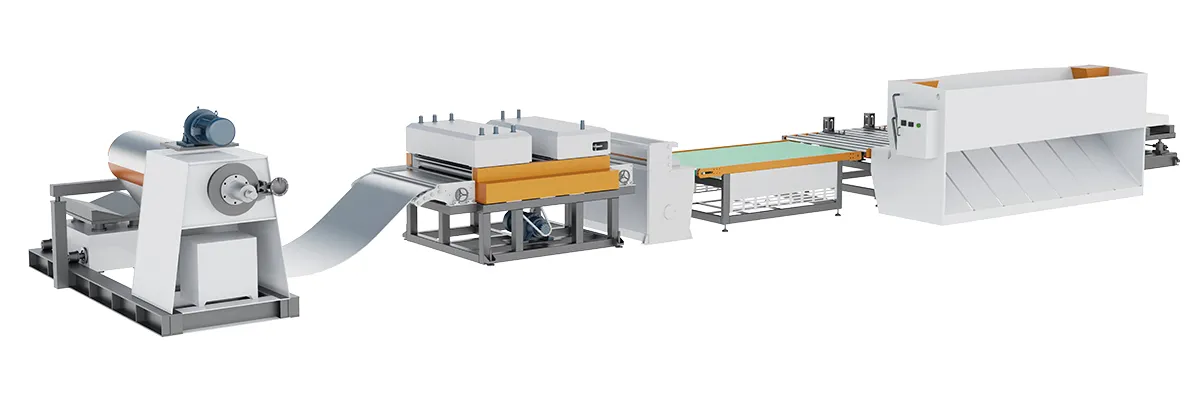

Máy nắn thẳng cuộn thép tự động NCM-1300 áp dụng công nghệ gia công cắt thủy lực hoàn toàn tự động, giúp nắn thẳng cánh cửa kim loại bằng phương pháp cán ép làm phẳng và cân bằng bằng con lăn. Tốc độ nắn duỗi thẳng tối đa có thể đạt 15m/phút, giúp giảm thiểu lỗi thao tác và chi phí nhân công.

Yêu cầu báo giá

Ứng dụng

Cửa an toàn/cửa chống trộm
Cửa chống cháy
Cửa y tế/cửa bệnh viện
Cửa phòng sạch

Thông số kỹ thuật

Độ dày vật liệu	0.2-1.8mm, có thể tùy chỉnh
Chiều rộng vật liệu	200-600mm, có thể tùy chỉnh
Độ chính xác chiều dài cắt	±0.5
Độ chính xác nắn thẳng	±1
Tốc độ sản xuất	10-15m/phút
Công suất máy	25kW

Tính năng

Vận hành hoàn toàn tự động, có khả năng vận hành từ xa.
Tất cả công đoạn có thể hoàn thành trên máy, không cần thêm diện tích, giảm thời gian dừng máy.
Bộ điều khiển PLC chính xác chiều dài và chiều rộng, tránh sai số kích thước do yếu tố con người.

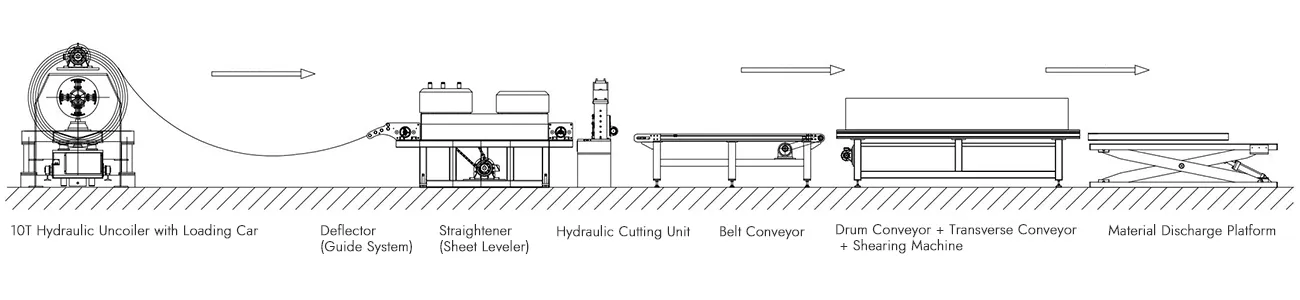

Quy trình sản xuất

Chi tiết

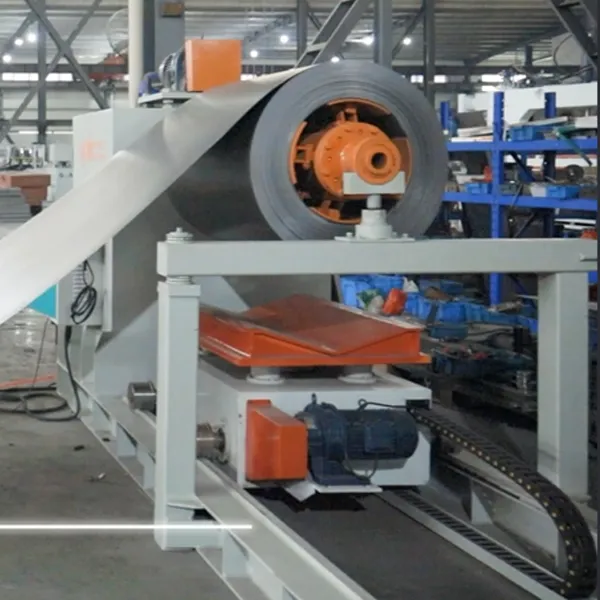

2. Bộ tháo cuộn thủy lực 10T kèm xe nạp cuộn
  Tải trọng nạp tối đa lên đến 10 tấn.
  Bộ tháo cuộn được cố định bằng khóa thủy lực và chốt khóa, đảm bảo cuộn không bị trượt.
  Xe nạp cuộn và tay kẹp cuộn có thể tùy chọn theo nhu cầu.

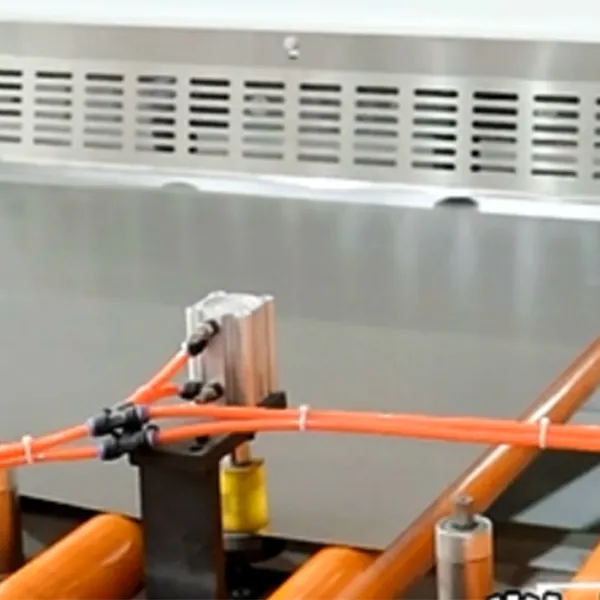

2. Cụm cắt thủy lực
  Lưỡi dao thiết kế dạng vát nghiêng giúp giảm lực cắt.
  Cắt bằng áp lực thủy lực, lực cắt mạnh, bề mặt cắt mịn không bị ba via, tốc độ cắt nhanh, độ ồn thấp.

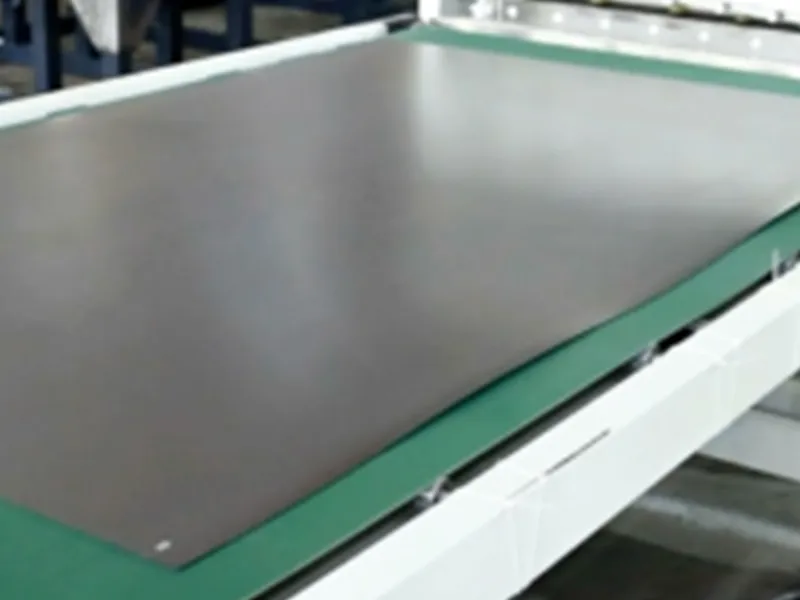

2. Bàn ra liệu
  Có thể chọn bàn xuất liệu để tự động nhận vật liệu sau khi cắt, thuận tiện cho việc dỡ thành phẩm khung cửa.
  Bàn ra liệu có cơ cấu điều chỉnh độ cao theo nhu cầu.
2. Băng tải đẩy ngang
  1. Hệ thống điều khiển PLC cho phép kiểm soát chính xác kích thước cắt.
  2. Hệ thống vận chuyển tự động, không cần can thiệp thủ công.

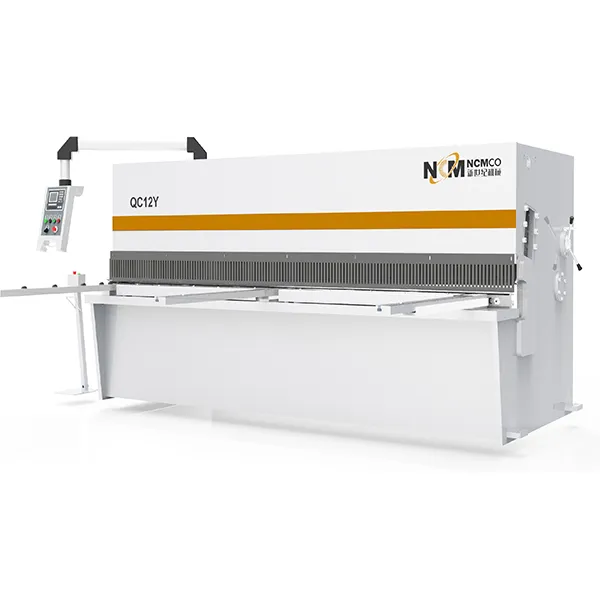

2. Máy cắt thủy lực
  1. Có thể tùy chọn máy cắt dầm xoay thủy lực hoặc máy cắt guillotine thủy lực theo nhu cầu.
  2. Hệ thống PLC tự động điều khiển thao tác cắt, không cần can thiệp thủ công.
Bệ xuất liệu (Tùy chọn)
Được thiết kế nâng lên và hạ xuống.
Có thể lựa chọn và tùy chỉnh theo yêu cầu.

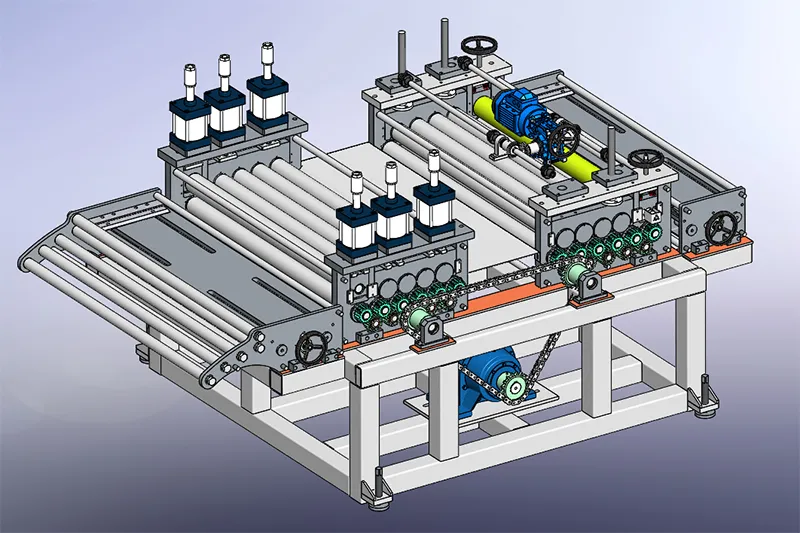

2. Bộ nắn thẳng (Bộ phận cân bằng tôn)
  Khung máy chính hàn bằng ống thép vuông, phần duỗi được cắt và tạo hình từ thép tấm lớn Q235 và gia công bằng máy phay CNC kiểu giàn.
  Bổ sung tấm thép dày 12mm giữa cụm duỗi và bệ khung dưới, bổ sung thêm một tấm thép dày 25mm giữa cụm cắt và bệ khung dưới.
  Trạm duỗi sử dụng phương pháp 19 con lăn, gồm 9 con lăn trên và 10 con lăn dưới, có thể điều chỉnh lên xuống tùy nhu cầu, phù hợp với nhiều độ dày cuộn khác nhau.
  Được trang bị hộp giảm tốc đứng (kết hợp motor/hộp giảm tốc) để dẫn động truyền bánh răng, cho đầu ra ổn định và chiếm ít không gian.
