Thiết Bị Sản Xuất Cửa Kim Loại

NCM-600

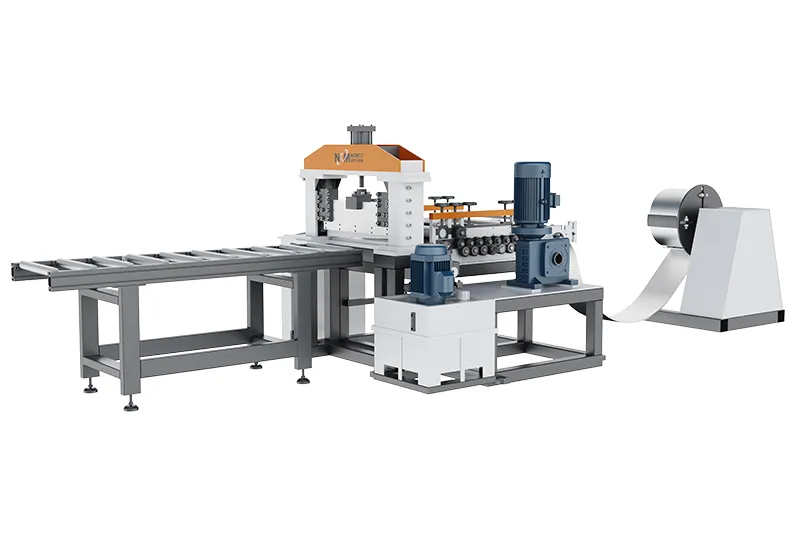

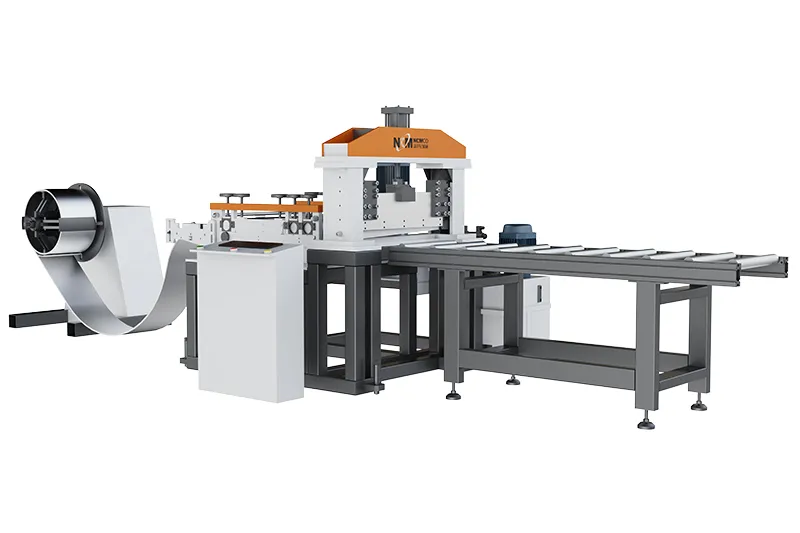

Máy Nắn Thẳng Cuộn Thép

Máy nắn thẳng cuộn thép dùng trong dây chuyền sản xuất khung cửa thép

NCM-600

Máy Nắn Thẳng Cuộn Thép

Máy nắn thẳng cuộn thép dùng trong dây chuyền sản xuất khung cửa thép

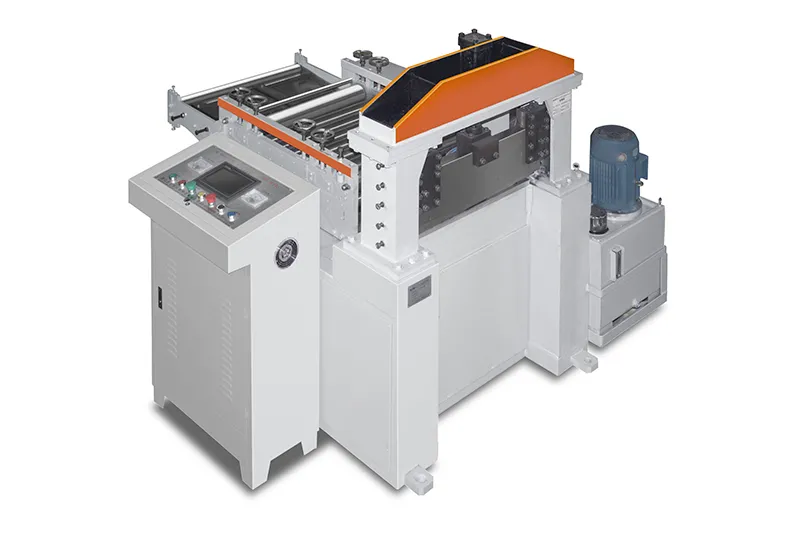

Máy nắn thẳng cuộn thép NCM-600 sử dụng cơ chế ép bằng con lăn để làm phẳng vật liệu dạng cuộn. Thiết bị sử dụng đột dập thủy lực để thực hiện gia công cắt theo chiều dài yêu cầu cho nhiều loại cuộn thép và cuộn thép không gỉ phục vụ chế tạo khung cửa. Máy có thể tùy chỉnh để cắt theo chiều dài cụ thể theo yêu cầu. Một người có thể vận hành đồng thời nhiều máy, tốc độ làm phẳng có thể đạt tối đa 8m/phút.

Yêu cầu báo giá

Ứng dụng

Cửa an toàn/cửa chống trộm
Cửa chống cháy
Cửa y tế/cửa bệnh viện
Cửa phòng sạch

Thông số kỹ thuật

Độ dày vật liệu	0.2-1.8mm, có thể tùy chỉnh
Chiều rộng vật liệu	100-600mm, có thể tùy chỉnh
Tốc độ sản xuất	0-8m/phút, có thể điều chỉnh
Công suất chính	5.5kW

Tính năng

Kết cấu tích hợp giúp thiết bị chiếm ít diện tích, tối ưu không gian nhà xưởng.
Điều khiển PLC giúp hạn chế sai sót thao tác do con người.

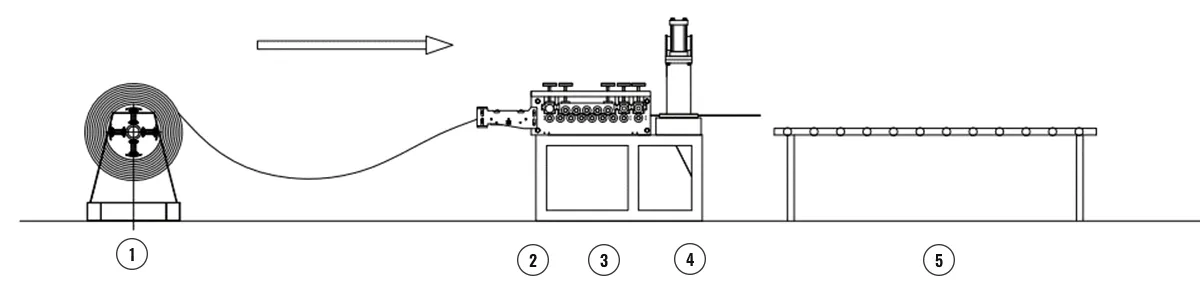

Quy trình sản xuất

Bộ xả cuộn
Bộ dẫn hướng (Hệ thống dẫn hướng)
Bộ nắn thẳng (Bộ phận cân bằng tôn)
Cụm cắt thủy lực
Bàn ra liệu

Chi tiết

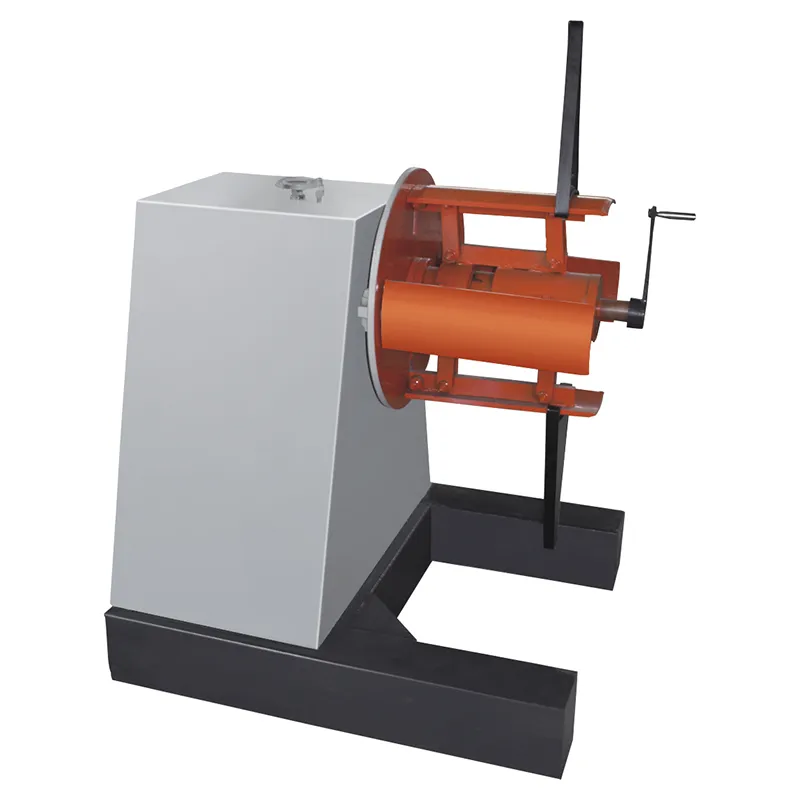

2. Bộ xả cuộn (Tùy chọn)
  1. Bộ xả cuộn có tải trọng tối đa 5 tấn.
  2. Được cố định bằng cơ cấu khóa tay quay và chốt gài để tránh trượt cuộn.

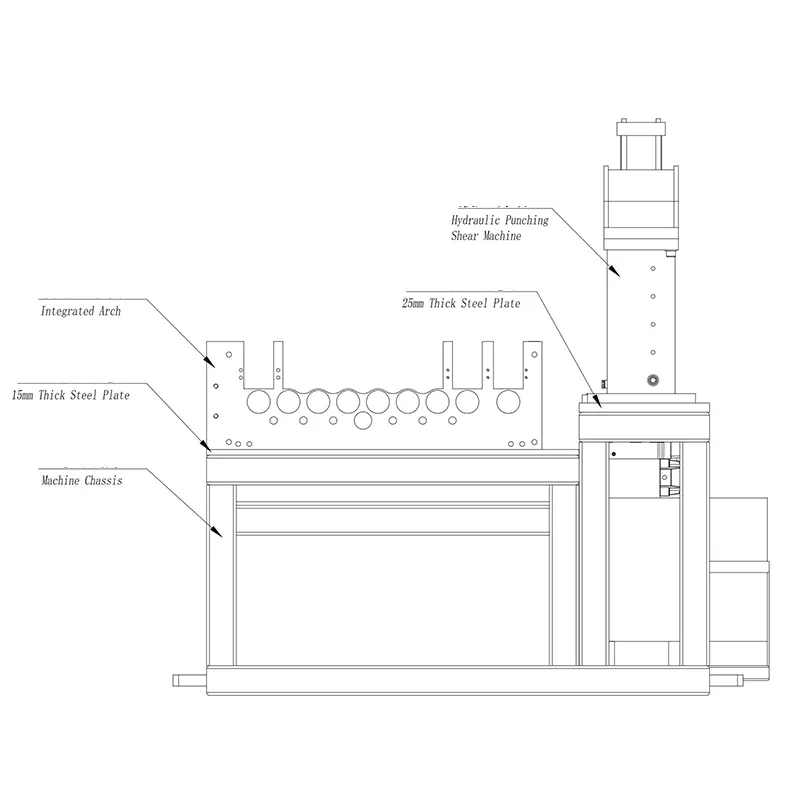

2. Khung máy
  1. Bộ phận nắn được làm từ thép tấm Q235 cắt một lần và gia công bằng máy phay CNC kiểu giàn.
  2. Bổ sung tấm thép dày 12 mm giữa cụm nắn và khung máy dưới để đảm bảo độ phẳng khi nắn.
  3. Bổ sung tấm thép dày 25 mm giữa cụm cắt và khung máy dưới để đảm bảo cắt ổn định và mượt mà.

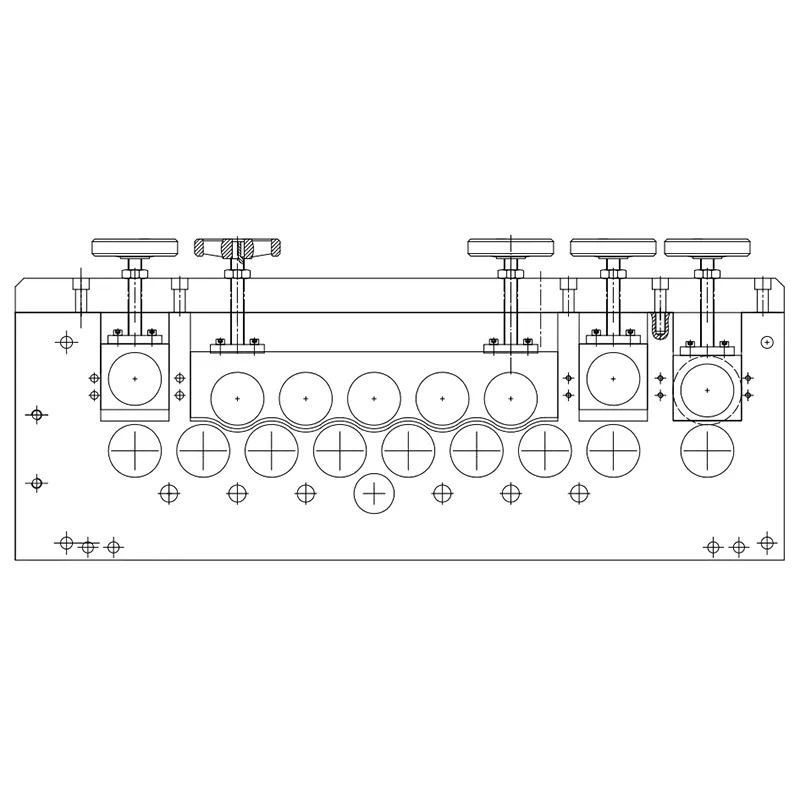

2. Bộ nắn thẳng (Bộ phận cân bằng tôn)
  Sử dụng 17 con lăn nắn, gồm 8 con lăn trên và 9 con lăn dưới.
  Cụm nắn có thể điều chỉnh lên và xuống theo nhu cầu, phù hợp với cuộn vật liệu có độ dày khác nhau.

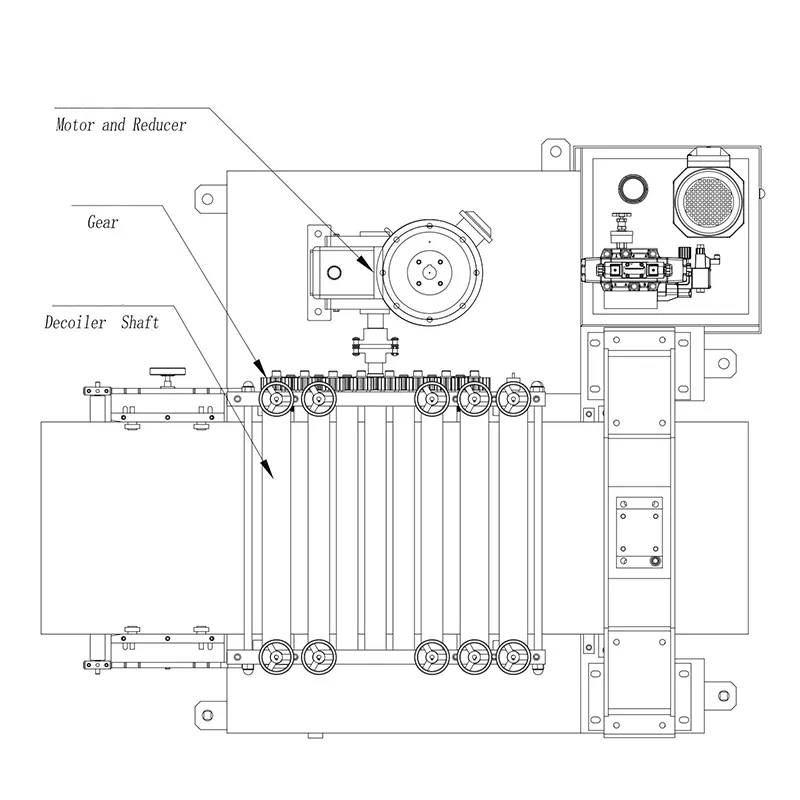

2. Bộ truyền động
  Sử dụng hộp giảm tốc đứng (tích hợp motor/hộp số) để dẫn động cơ cấu truyền bánh răng, cho công suất ra ổn định và kết cấu gọn nhẹ, không chiếm nhiều không gian.

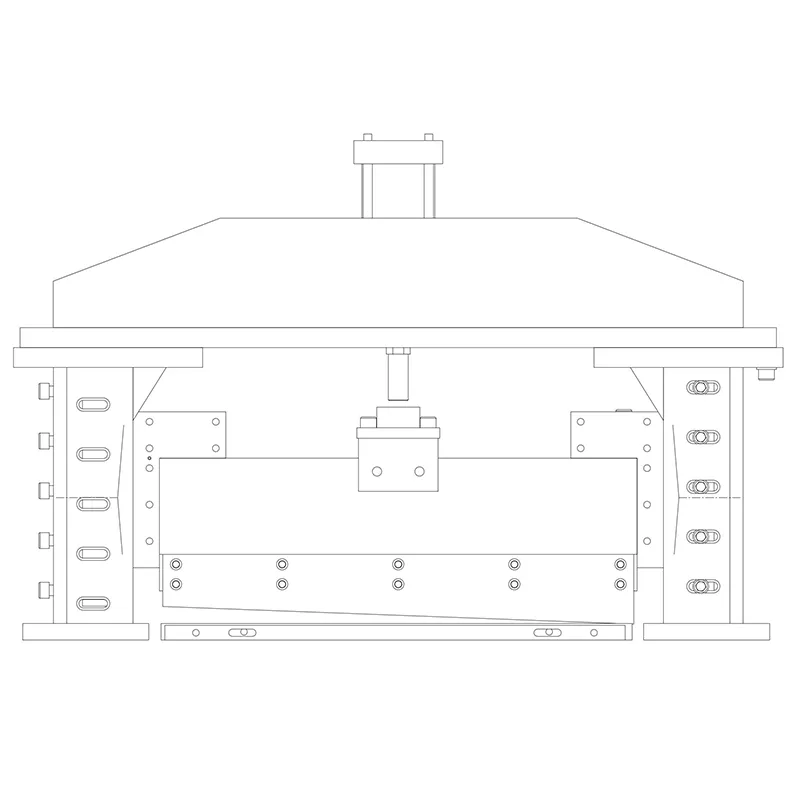

2. Cụm cắt
  1. Dao cắt được làm từ vật liệu Cr12Mov.
  2. Lưỡi dao thiết kế vát nghiêng để giảm lực cản khi cắt.
  3. Cắt bằng áp lực thủy lực, cho lực cắt mạnh, bề mặt cắt nhẵn không có bavia, tốc độ cắt nhanh và độ ồn thấp.

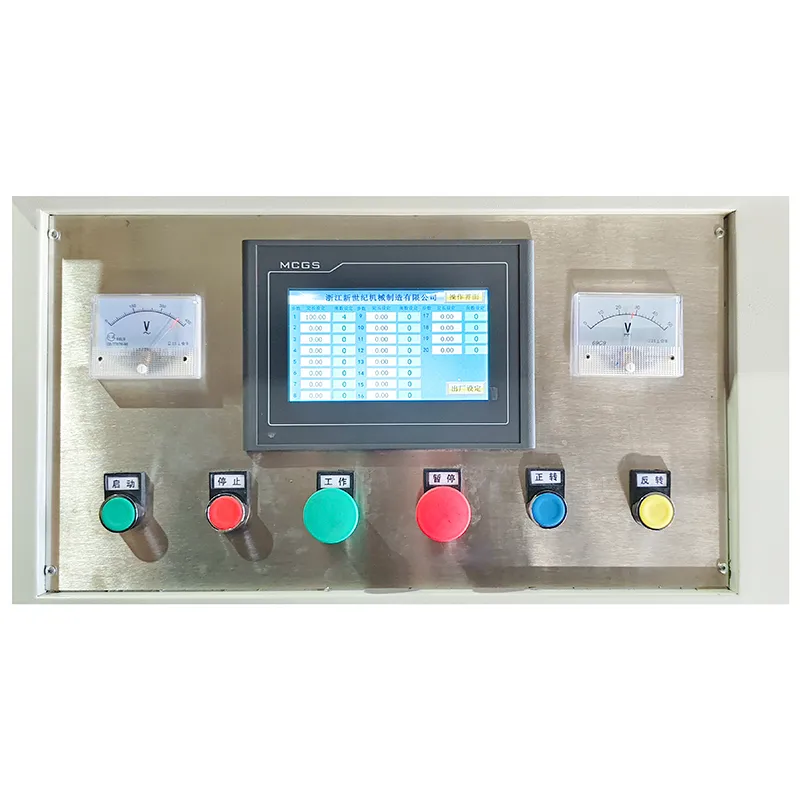

2. Hệ thống điều khiển điện
  Toàn bộ máy sử dụng hệ thống điều khiển PLC, cho phép tùy chỉnh chiều dài cắt và số lượng cắt.
Bàn ra liệu (Tùy chọn)
Có thể chọn bàn ra liệu để tự động nhận vật liệu sau khi cắt, thuận tiện cho việc thu hồi thành phẩm khung cửa.
Bàn ra liệu được trang bị cơ cấu điều chỉnh chiều cao để điều chỉnh theo nhu cầu.
